新疆螺栓球节点网架工程

发布时间:0000-00-00

新疆螺栓球节点网架工程

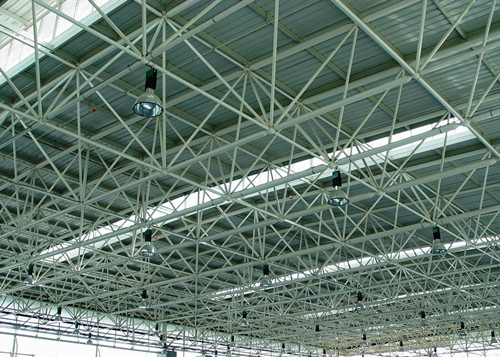

国内网架结构主要分为:焊接球节点网架及螺栓球节点网架两种。螺栓球节点网架其构件工厂内加工量较大,现场安装便捷,适用于现场工期紧,施工条件、用电量受制约,网架形状复杂、杆件定位困难的异形结构。广泛应用于大型体育场馆、展览中心、影剧院、商场、航站楼、候车厅、工厂车间、仓库、电视塔等。本文重点介绍螺栓球节点网架。

一、设计图纸分解

一份完整的螺栓球节点网架设计图纸应包含设计说明、网架平面图、网架上下弦及腹杆布置图,支座及支托详图,杆件材料表,螺栓球材料表,螺栓、套筒、顶丝材料表,封板、锥头材料表,螺栓球加工详图(若有其它要求另加,如吊挂件、通风机房等)。首先对图纸中提供的网架平面图与基础平面图进行复核,以确保网架支座位置与基础相吻合。接着对网架图提供的杆件材料表进行复核,主要是复核网格的轴线长度,然后依据轴线长度复核杆件的焊接长度,接着复核杆件的下料长度。一切无误后方可根据杆件材料表绘制车间杆件下料表。

二、杆件的计算

螺栓球网架杆件长度受螺栓球直径,螺栓球的切削量,套筒长度,锥头长度等因素的控制。
杆件长度计算公式为:
杆件下料长度 = 杆件焊接长度—2(锥头长度—锥头止口长度—1mm)。
(公式中1mm为钢管与锥头间隙,保证焊接质量)
杆件焊后长度 = (杆件几何长度)—(一段球半径+另一段球半径+一段套筒长度+另一段套筒长度)+(一段螺栓球切削量)+(另一段螺栓球切削量)。

三、网架支托设计

螺栓球网架支托一般为Q235钢,而螺栓球为45号钢,由于二者材质差异较大,施工现场支托安装一般都采取螺栓连接的形式,支托螺栓一般使用M20普通螺栓即可。支托的加工及安装方法又可分为两中。支托一为支托螺栓与支托焊死,施工时通过旋转支托将其拧入螺栓球内,支托板必须做成圆形;支托二为支托螺栓与支托不进行焊接,并在支托板顶部开孔,施工利用套管扳手将支托螺栓拧入螺栓球内。

四、杆件加工注意事项

由于钢管与锥头(封板)在焊接过程中存在焊接收缩,在绘制杆件加工材料表时应将杆件下料长度加焊接收缩量,焊接收缩量值可按照公式计算,也可根据车间实际测得的数据得出,实际操作中一般取后者。

五、江苏华海钢结构有限公司是一家在行业内外享有盛誉的不锈钢网架、碳钢网架、焊接球网架、轻钢别墅、太阳能光伏支架及钢结构专业公司。业务范围:不锈钢网架、碳钢网架、焊接球网架、轻钢结构、轻钢别墅、太阳能光伏支架、电厂锅炉钢结构、户外钢构制品等工程咨询、设计、生产、施工、服务等全过程。
