收费站雨棚网架工程

发布时间:2015-07-13

收费站雨棚网架工程

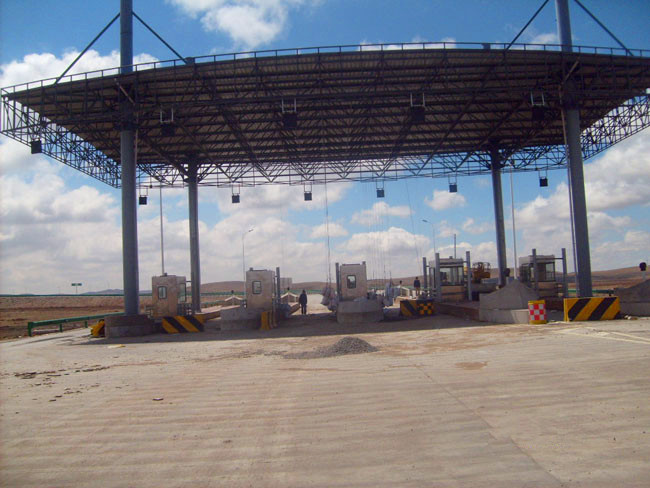

  工程概况:本工程位于吉林省内,哈拉海收费站雨棚全长35米,最大宽度16.6米,建筑面积581平方米,本工程网架采用螺栓球节点四角锥网架形式,网架支承形式:上弦纵向对边支承。网架投影面积581平方米,,网格最大尺寸为1.5×2.3米。

  材料及技术要求:

  ①、杆件钢管采用高频电焊钢管。高频电焊钢管采用Q235B,其抗拉强度、延伸率、屈服点、冷弯和碳、硫、磷的极限含量等均应符合《碳素结构钢》(GB700-88)的规定。

  ②、螺栓球及套管采用45号钢制作,其抗拉强度、延伸率、屈服点、冲击韧性、硬度及碳、硫、磷的极限含量等均应符合《优质碳素结构钢技术条件》GB699-88的规定,螺栓球锻造成型。

  ③、高强螺栓、紧固螺钉采用40Cr钢制作,其抗拉强度、延伸率、屈服点、冲击韧性、硬度及化学成分应符合《合金结构钢技术条件》GB3077-88的规定,还应符合《钢网架螺栓球节点》JG10-1999,《钢网架检验及验收标准》JG12-1999,《螺栓技术条件》GB38-76,《紧固件机械性能》GB3098.1~GB3098.3-SZ,《紧固件表面缺陷》GB5799.1—GB5799.3-86,《普通螺纹基本尺寸一粗牙普通螺纹》GBI 9651的规定。

  高强度螺栓采用性能等级为10.9级,螺钉的螺纹公差按GB197的6g级,螺钉热处理后的硬度应为HRC36-42。

  所有高强螺栓必须100%的进行质量检验,并做好记录归档,检验合格后方可使用。

  ④、锥头、封板、支座采用Q235B,其抗拉强度、延伸率、屈服点、冷弯和碳、硫、磷的极限含量等均应符合《碳素结构钢》GB700-88的规定。

  ⑤、檩托及其它非受力构件采用Q235B,其具体要求也须符合GB 700-88的规定。

  ⑥、焊接材料:母材为 Q235钢,焊条自动焊时采用 H08-A焊丝,焊丝性能须符合GB1300-77的规定,手工焊时采用 E4315或 E4316 型电焊条,焊条性能符合  GBSll7-85的规定。

  45号钢螺栓球与Q235钢焊接,由于钢种不同,为保证焊接质量,批量焊接前,应做动荷载试验,达到等强度连接,采用低氢型E5015或E5016焊条,焊前应备好小型加热设备及夹具,球上孔用石棉绳填实(防止孔被氧化),被焊钢板应双面剖口,将球预热到30O度后再焊,焊后应回火,回升到400度,恒温半小时,埋入生石灰中缓慢冷却。

  锥头或封板与钢管的连接必须采用自动焊接,焊缝采用完全焊透的坡口V型对接焊缝形式,以保证连接焊缝与被连接的杆件截面的焊接强度。

  ⑦防腐:网架除锈和涂装在制作质量检查合格后进行,表面除锈符合国家标准的规定。除锈质量等级为Sa2.5级,底漆为环氧铁红,厚30µm,中间漆为环氧云铁,厚50µm。

  工程承包范围:主要负责网架的加工、制作、运输及现场安装。
