水泥厂球形网架

发布时间:2015-07-10

水泥厂球形网架

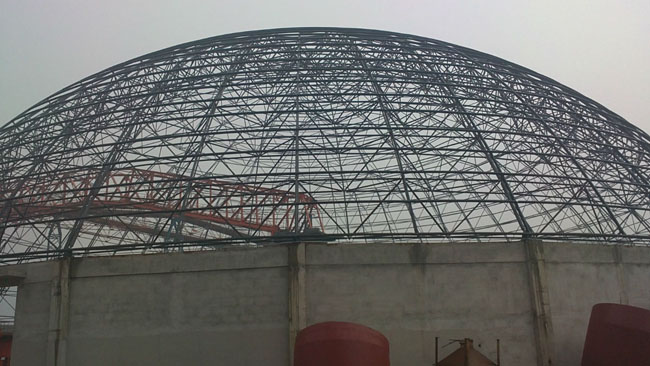

  钢网架球壳说明:江苏华海钢结构有限公司承建水泥厂熟料库钢网架球壳结构,专业球形网架设计加工厂家

  一、工程概况

  1、结构形式:熟料库屋面结构为正放四角锥螺栓球节点网架

  2、节点形式:螺栓球

  3、投影面积约为:2900m2

  4、安装总高度达到了43m,最大跨度为60.5m。

  5、支撑形式:周边下弦多点支撑

  6、屋面镀铝锌彩钢板基材厚度: 0.6mm,彩钢板双面镀铝锌,镀层总重量不小于210g/m ,颜色为紫红色。

  二、加工制作工艺

  (1)杆件→杆件下料编号→检验→组焊→检验→焊接→检验→涂装前处理→检验→涂装→编号→入库→发运;

  (2)支座→支座板料下制→检验→制孔→检验→支座体、过渡板组焊→检验→焊接→检验→支座球组焊→检验→涂装前处理→检验→涂装→编号→检验→入库→发运;

  (3)支托→支托管、板下料→检验→组焊→检验→焊接→检验→涂装前处理→检验→涂装→编号→检验→入库→发运。

  三、网架除锈和涂装工艺

  本工程所在地为山区,常年雨水较多,故湿度大,另外该厂为水泥厂,空气腐蚀性气体较重,对钢构件的防腐要求较高。根据设计要求,本工程采用喷砂除锈,除锈等级达到Sa2.5级,底漆采用环氧富锌底漆两道、面漆采用聚氨酯漆两道。
